注意事项

警告：

      危险！在拆开自动焊接机前请确认已关机并拔掉电源插头，以免被内部裸露的电线或元件带电伤人。

      JIT-710型PVC防水卷材自动焊接机运行时产生高温，在危险场所使用不当有可能引发火灾及爆炸，应远离易燃、易爆物品和可燃性气体。

      使用中切勿触碰热风风嘴以免造成烫伤，待完全冷却后再挪动移放机器。

      只能选用带保护接地的电源插座，未能采取可靠接地保护，可能导致触电事故。

      必须选用带有保护接地的电源线！

注意：

      电源电压必须与焊机的额定电压相符，并可靠接地。

      为保证使用者的安全和设备可靠运行，在施工现场电源必须安装稳压电源和漏电保护器。

      焊机必须在人工操纵下运行使用。热风嘴的辐射热有可能引燃易燃的材料。

      严禁焊机在水中、泥泞的场地上施工使用，避免浸水、雨淋或受潮。

一、概述

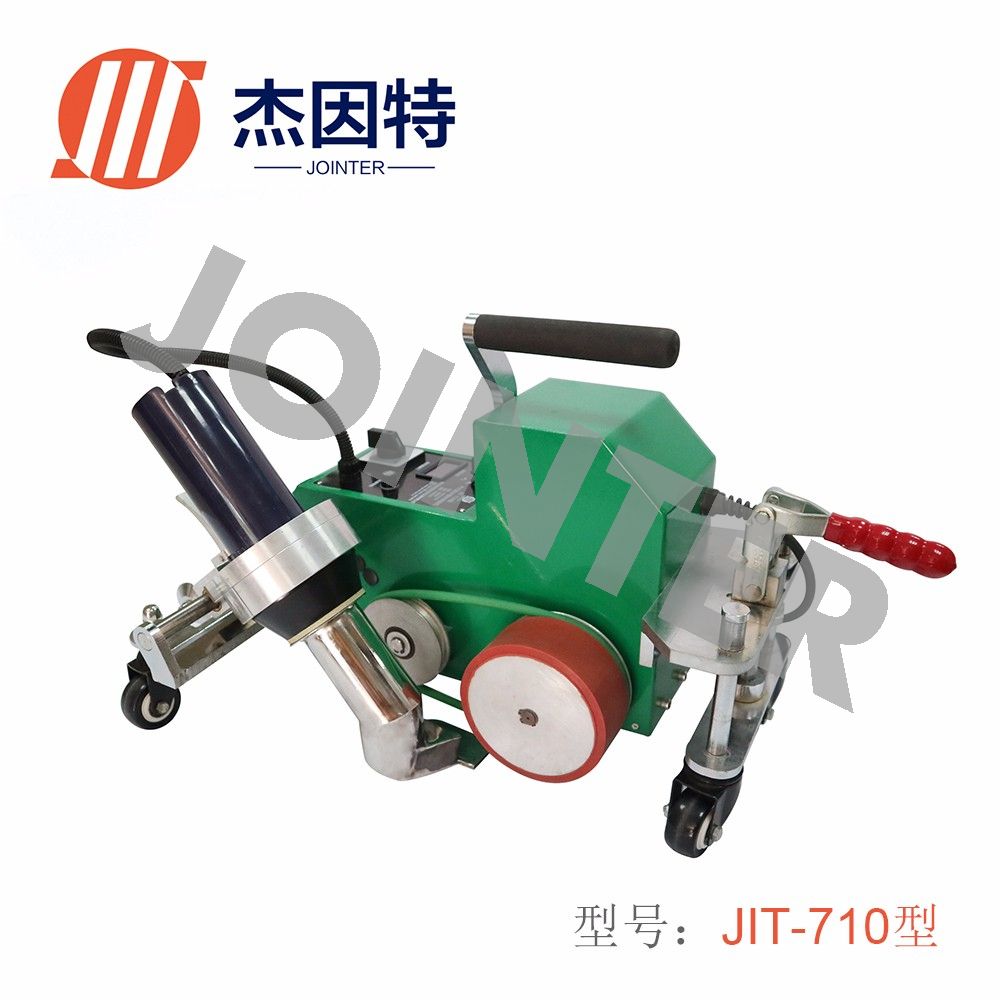

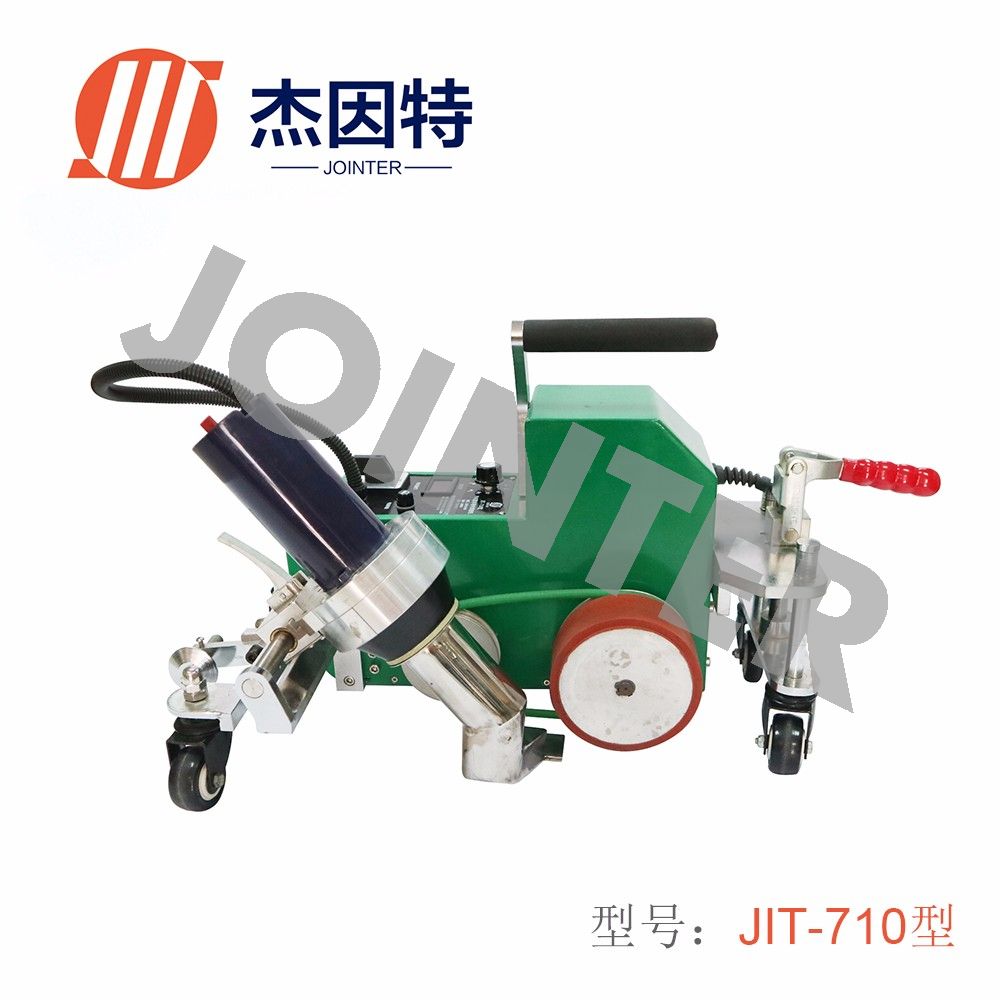

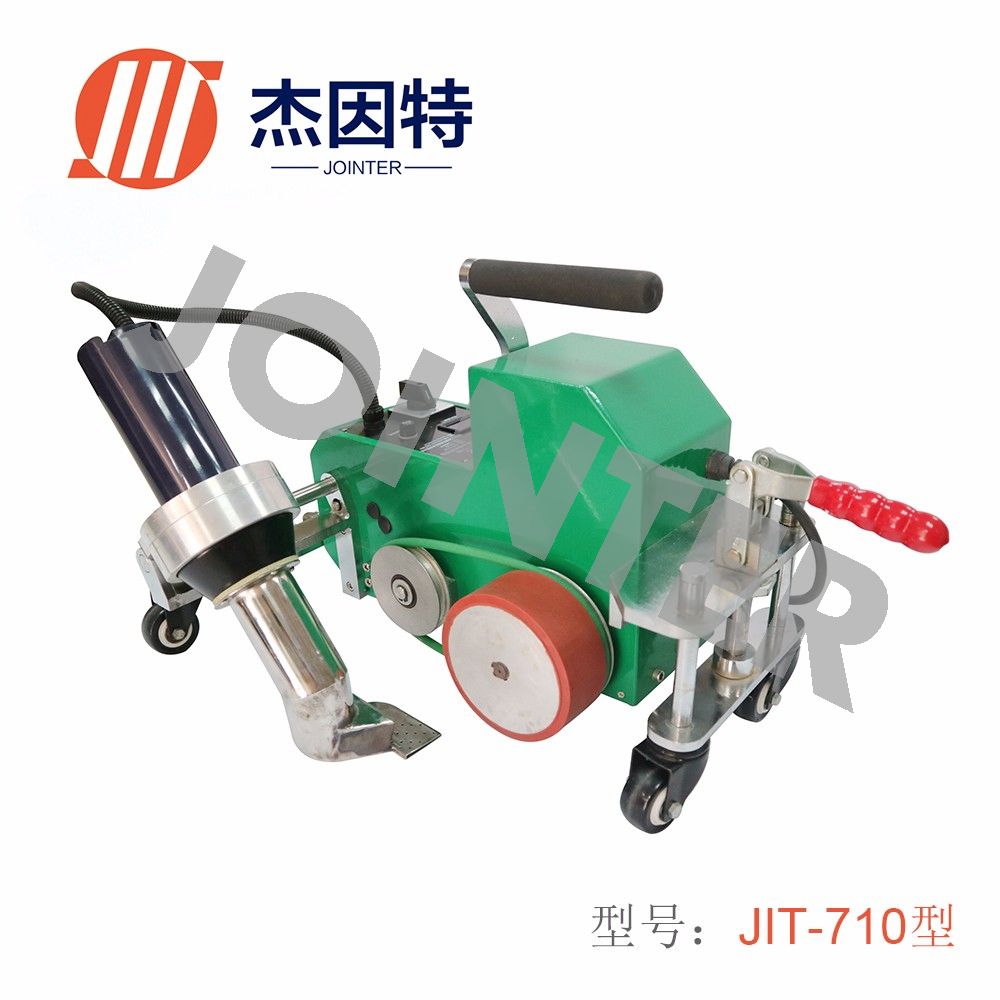

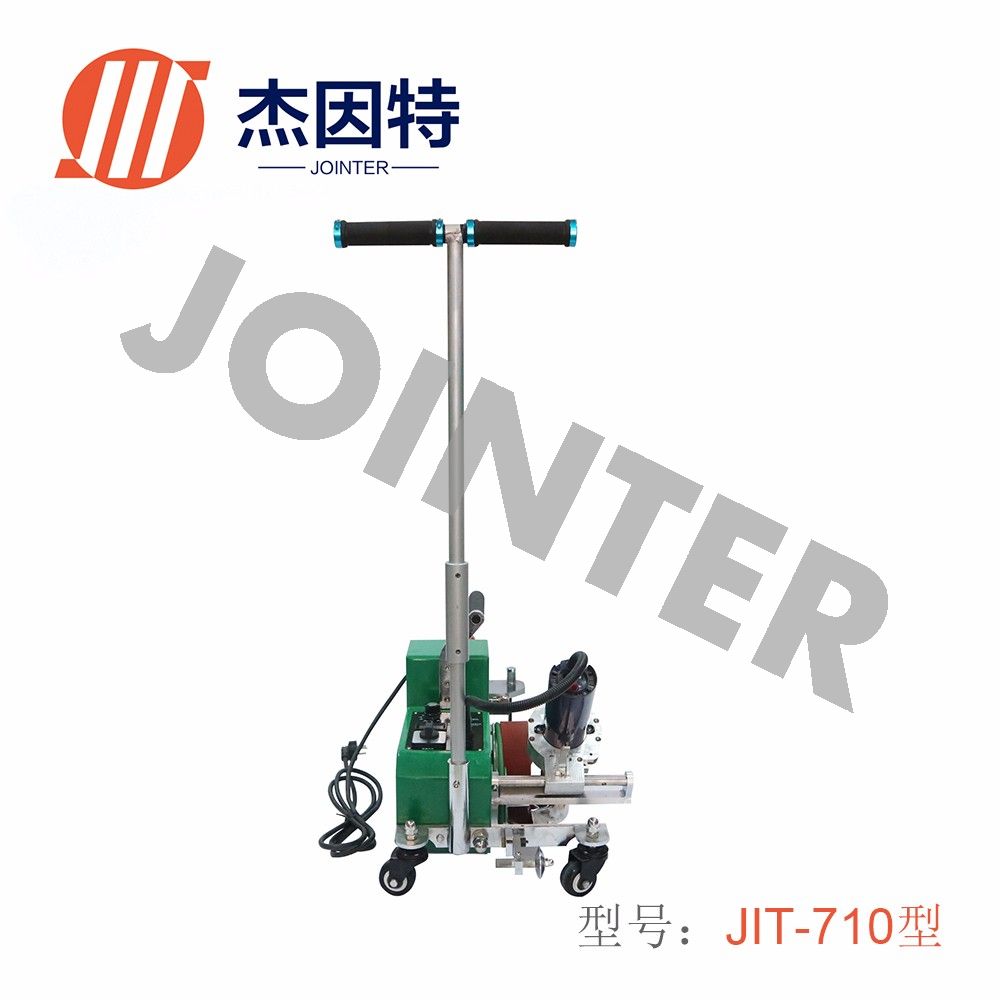

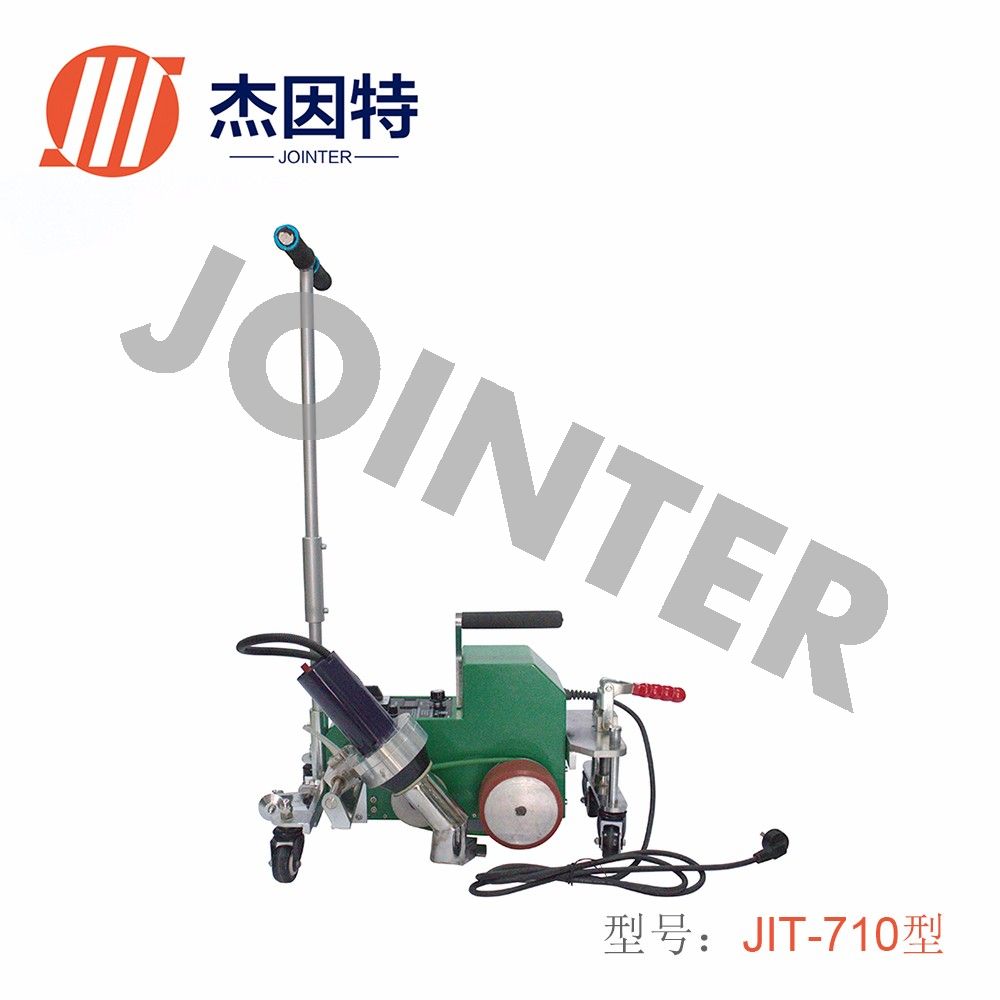

      JIT-710型PVC防水卷材焊接机简介

      JIT-710型PVC防水卷材焊接机工作温度20～500℃连续可调、温差±5℃，电子温控精度高、长寿命，焊接速度连续可调。特别适用于PVC防水卷材的现场焊接施工，可焊接屋顶防水膜、膜结构材料、篷盖材料、涂塑帆布、帐篷、涂塑编织布、PVC软门帘的焊接。具有体积小、重量轻，焊接操作简便经济的特点，先进的热风焊接技术，旋钮控制设定热风温度、焊接速度、风机转速，数字显示温度，根据膜材质厚度增减配重块调整焊接压力，从而保证焊缝均匀牢固可靠、强度高、抗撕裂、无渗漏，焊接质量好，效率高、有效避免漏焊、虚焊、烤焦产生的渗漏现象。

二、技术规格

      保护等级：      II

      额定电压：     220～240V（电源电压在额定电压范围内）

      额定功率：     3400W

      频    率：       50/60Hz

      焊接温度：     20～500℃可连续调温

      热 风 量：      28m3/h冬季

      风    压：       3000Pa

      焊接速度：     0.2-10米/分连续可调

      外形尺寸：     550*330*350mm

      净 重 量：      24Kg（包括3米电缆线）

      毛  重：         35Kg

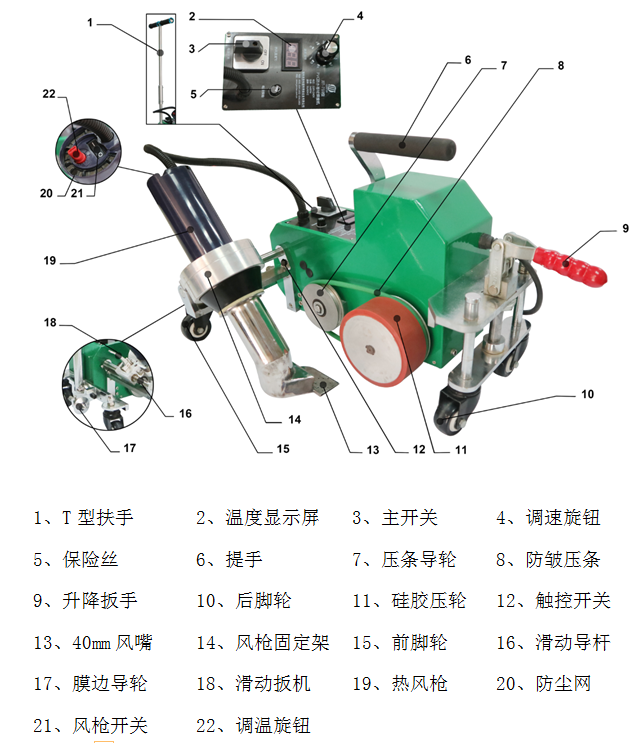

三、主要部件及名称

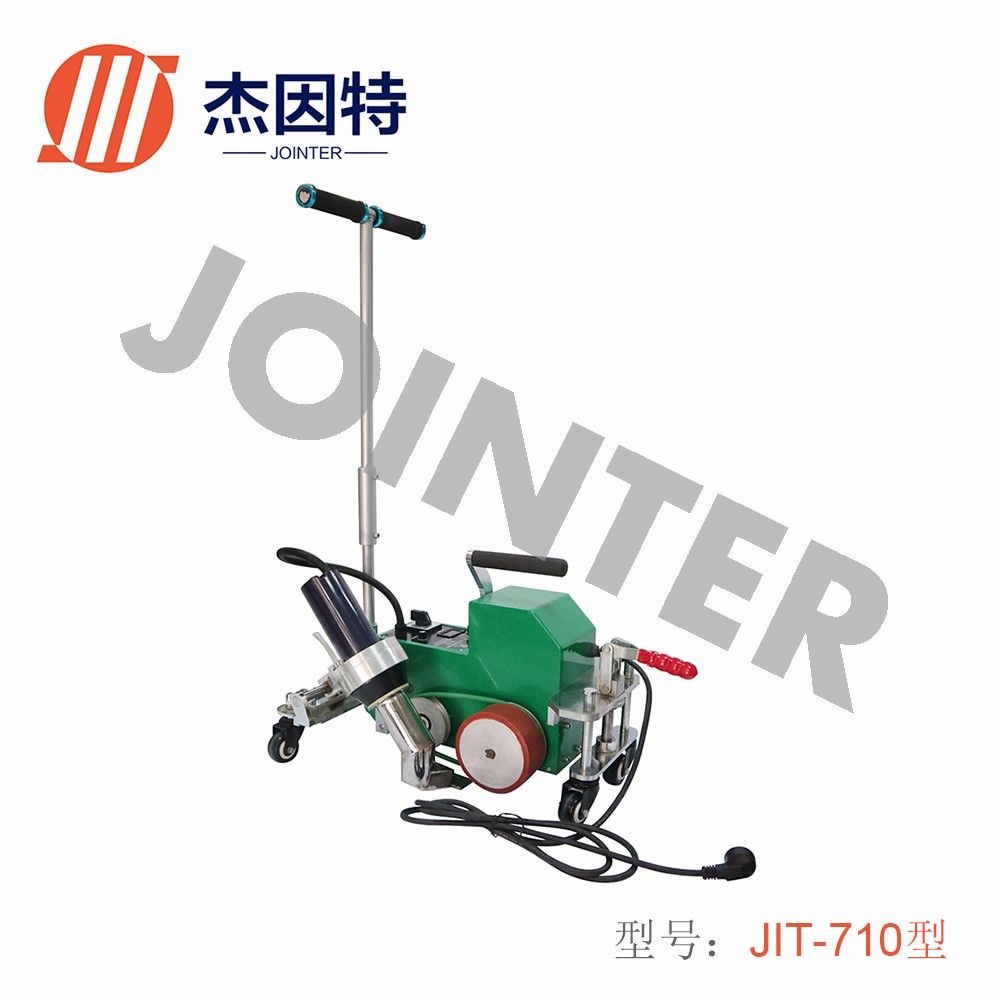

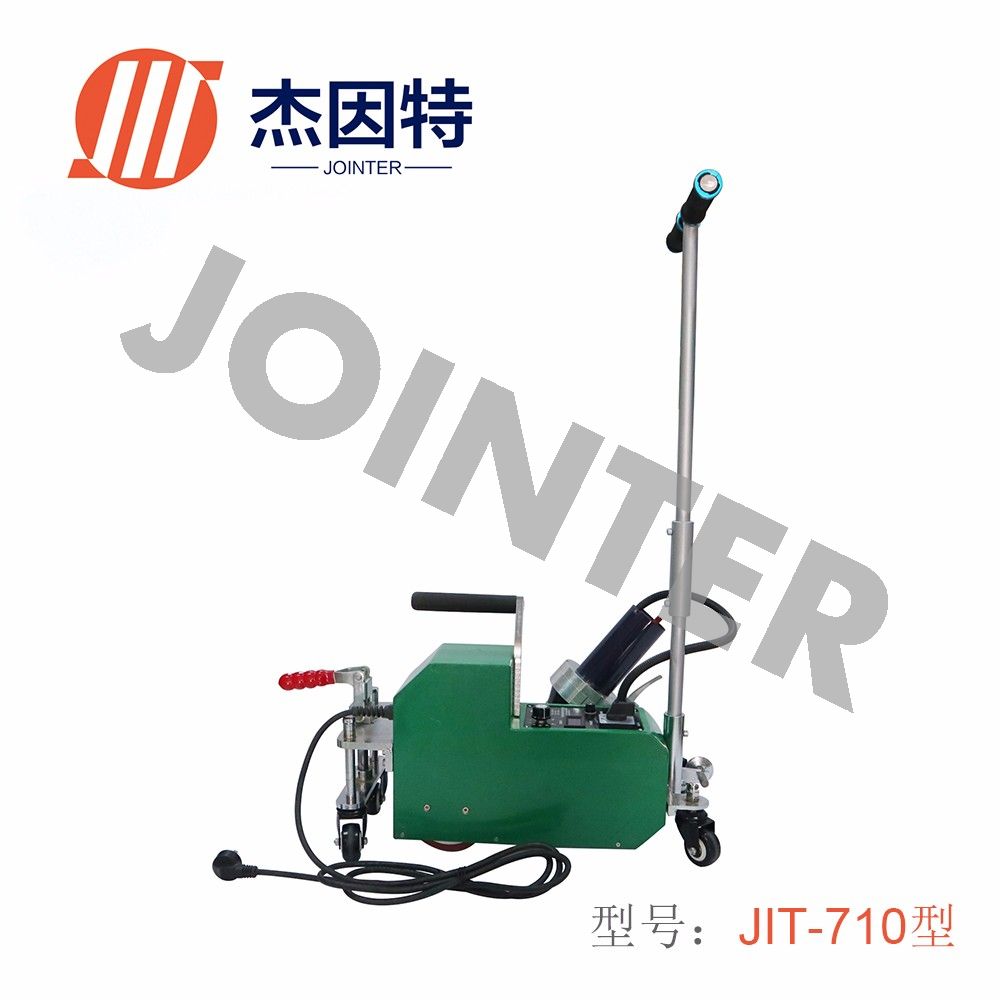

四、安装

      1、取出配件和机器。

      2、把操作杆插进连接杆，并旋紧螺丝。

      3、把接好的操纵杆插在方向轴上，调节到合适的高度，旋紧螺丝。

      4、提起导向轮，就可搬运到焊接位置待用。

五、焊接步骤（请参照结构图）

      1、为确保焊缝平整，避免产生漏焊、虚焊、烤焦等现象，请选择平整洁净的场地。

      2、扣紧限位扳机(9),推出焊枪并抬高风嘴（7），使热气不会直接吹到焊接材料上。

      3、打开总电源开关（5），根据所要焊接材料，打开风枪尾部的风枪开关，调节风枪尾部调温旋钮（12）扭到合适的位置，调节速度旋钮（4）设定相应焊接速度。

      4、待温度显示达到预定并稳定后，扣紧滑动扳机（9），将风嘴（7）入两层焊接材料面之间，当触控开关（8）触动时，焊接机开始自动焊接。

      6、焊接完成后，拉出热风枪（11）向上抬至固定位置。

      7、调节调温旋钮（12）扭到“0”,风枪吹冷风冷却枪芯。

      待机器完全冷却后，方可关闭电源开关（5），并且切断电源。

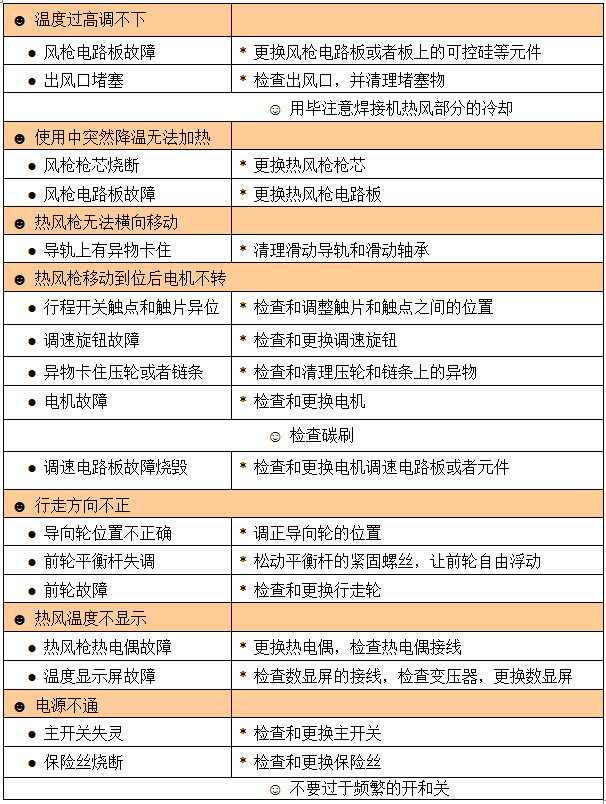

六、故障现象的分析及排除

七、维护保养

      1.用铜刷清洁焊嘴。

      2.用软毛刷清洁热风器进风入口。

      3.定期对电源线和插头做电气检查是否有机械损坏。
